monet vannesahakoneet tue jäähdytysnesteen tai voiteluaineen jakelujärjestelmiä , erityisesti ne, jotka on suunniteltu tai konfiguroitu metallinleikkaussovelluksiin. Se, sisältääkö tietty kone tämän ominaisuuden, riippuu sen luokasta, rakenteesta ja käyttötarkoituksesta. Teollisissa ja puoliteollisissa vannesahakoneissa on usein sisäänrakennetut jäähdytysnestesäiliöt, pumppujärjestelmät ja suutinkokoonpanot, kun taas lähtötason tai puuntyöstöön keskittyneissä malleissa ei yleensä ole. Jos työhösi liittyy rautametallien, ruostumattoman teräksen, alumiinin tai muiden kovien metalliseosten leikkaaminen, jäähdytysneste- ja voitelujärjestelmien toiminnan ymmärtäminen vannesahakoneessa on välttämätöntä terän pitkäikäisyyden, leikkauksen laadun ja käyttäjän turvallisuuden kannalta.
Miksi jäähdytysnesteellä ja voitelulla on merkitystä metallia leikkaavissa vannesahakoneissa
Kun vannesaha leikkaa metallin läpi, terä muodostaa merkittävää kitkaa ja lämpöä kosketuskohdassa. Ilman asianmukaista jäähdytystä tai voitelua tämä lämmön kerääntyminen voi nousta yli 300 °C (572 °F) terän hampaissa, mikä aiheuttaa hampaiden ennenaikaista kulumista, terän kiiltoa ja vaikeissa tapauksissa terän rikkoutumista. Terän vaurioiden lisäksi liiallinen lämpö voi muuttaa työkappaleen metallurgisia ominaisuuksia, erityisesti lämpöherkkien seosten, kuten ruostumattoman teräksen tai titaanin, kanssa.
Vannesahakoneen toimiva jäähdytys- tai voiteluaineen jakelujärjestelmä palvelee kolmea ensisijaista tarkoitusta:
- Vähentää terän hampaiden ja työkappaleen pinnan välistä kitkaa
- Lämpöä haihduttava estää terän muodonmuutoksia ja hampaiden irtoamista
- Metallilastujen ja lastujen huuhtominen pois leikkausalueelta terän välyksen säilyttämiseksi
Teollisuuden leikkaustyökalujen valmistajien tutkimukset osoittavat, että oikea jäähdytysnesteen levitys voi pidentää vannesahan terän käyttöikää 30-50 % verrattuna kuivaleikkaukseen vastaavissa olosuhteissa. Tämä merkitsee suoraan alhaisempia käyttökustannuksia ja lyhennettyjä seisokkeja terien vaihdoissa.
Vannesahakoneista löytyneet jäähdytys- ja voiteluaineiden jakelujärjestelmät
Metallinleikkaukseen tarkoitetut vannesahat tarjoavat tyypillisesti yhden tai useamman seuraavista jakelujärjestelmätyypeistä:
Tulvajäähdytysjärjestelmät
Tämä on yleisin vaaka- ja puoliautomaattisissa vannesahakoneissa esiintyvä tyyppi. Sisäänrakennettu jäähdytysnestesäiliö – tyypillisesti alkaen Tilavuus 10-30 litraa — syöttää pumppua, joka kierrättää vesiliukoista leikkausnestettä terään ja leikkausalueeseen suunnatun suuttimen läpi. Jäähdytysneste virtaa terän yli jatkuvasti käytön aikana ja valuu takaisin säiliöön astian kautta kierrätystä varten. Tulvajäähdytysjärjestelmät ovat erittäin tehokkaita terästankojen, rakenneosien ja putkien suurien tuotantomäärien leikkaamiseen.
Sumuvoitelujärjestelmät
Sumujärjestelmät sumuttavat pienen määrän leikkausöljyä ja toimittavat sen hienona suihkeena terän leikkuureunaan. Nämä järjestelmät kuluttavat huomattavasti vähemmän nestettä kuin tulvajärjestelmät - usein jopa vähän 5-15 ml tunnissa — tehdä niistä taloudellisempia ja puhtaampia käytössä. Sumuvoitelu on erityisen tehokas ei-rautametallien, kuten alumiinin ja kuparin, kohdalla, joissa voimakas tulva ei aina ole tarpeen. Sumujärjestelmät edellyttävät kuitenkin asianmukaista ilmanvaihtoa, jotta käyttäjä ei hengitä öljyaerosoleja.
Gravity-syöttö- tai tippuvoitelujärjestelmät
Joissakin pienemmissä tai manuaalisissa vannesahakoneissa on yksinkertainen painovoiman syöttösäiliö, joka on asennettu teräohjaimien yläpuolelle, mikä mahdollistaa leikkausöljyn tippumisen terälle säädetyllä nopeudella. Vaikka nämä järjestelmät ovat vähemmän kehittyneitä, ne vaativat vähän huoltoa ja sopivat kevyeen ja keskiraskaaseen metallin leikkaamiseen. Käyttäjät voivat tyypillisesti säätää tippumisnopeutta neulaventtiilin kautta.
Harja- tai Wick-voitelu
Joissakin manuaalisissa pystysuuntaisissa vannesahakoneissa käytetty perusmenetelmä, jossa huopasydän tai harja kyllästetään öljyllä ja pidetään kosketuksessa terän kanssa sen liikkuessa. Tämä tarjoaa minimaalisen mutta tasaisen voitelun, joka sopii satunnaisiin metallinleikkaustöihin jatkuvan tuotantotyön sijaan.
Vannesahakoneiden jäähdytysnesteen jakelujärjestelmien vertailu
| Järjestelmän tyyppi | Paras | Nesteen kulutus | Huoltotaso |
|---|---|---|---|
| Tulva jäähdytysneste | Teräs, ruostumaton teräs, raskaat seokset | Korkea (kierrätetty) | Keski-korkea |
| Sumuvoitelu | Alumiini, kupari, kevytmetalliseokset | Erittäin alhainen | Matala |
| Gravity-Feed / Drip | Kevyt tai keskikokoinen metallin leikkaus | Matala | Matala |
| Harja / Wick | Satunnaisia metallinleikkaustehtäviä | Minimaalinen | Erittäin alhainen |
Mitkä vannesahakoneet tyypillisesti sisältävät jäähdytysnestejärjestelmiä?
Kaikki vannesahakoneet eivät ole konfiguroituja jäähdytysnesteen käyttöön. Jäähdytysnesteen jakelujärjestelmän olemassaolo riippuu suurelta osin koneluokasta:

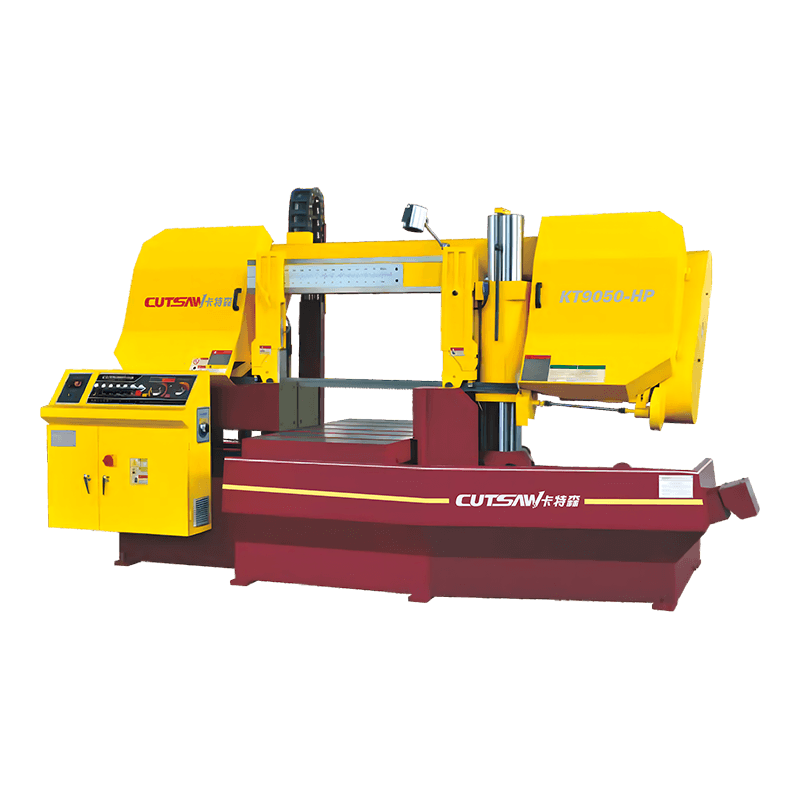

- Vaakasuuntaiset vannesahat — Melkein yleisesti varustettu tulvajäähdytysjärjestelmillä, koska ne on tarkoitettu metallitankojen, aihioiden ja rakenneprofiilien leikkaamiseen työpajoissa ja tuotantolaitoksissa.
- Pystysuorat metallia leikkaavat vannesahat — Sisältää tavallisesti sumu- tai tippavoitelujärjestelmät, erityisesti metallien valmistukseen ja työkaluhuoneisiin markkinoiduissa malleissa.
- Vain puuntyöstöön tarkoitetut vannesahat — Älä sisällä jäähdytysnestejärjestelmiä, eikä niitä ole suunniteltu metallin leikkaamiseen. Jäähdytysnesteen käyttö näissä koneissa voi vahingoittaa terän ohjaimia, laakereita ja käyttöosia.
- Kaksikäyttöiset (puu ja metalli) vannesahat — Voi tarjota valinnaisia tai jälkiasennettavia jäähdytysnesteen lisälaitteita, mutta käyttäjien tulee varmistaa yhteensopivuus valmistajalta ennen asennusta.
Suositeltavat leikkausnesteet vannesahakoneille metallisovelluksissa
Oikean leikkausnesteen valitseminen vannesahakoneellesi on yhtä tärkeää kuin itse jakelujärjestelmä. Yhteensopimattoman nesteen käyttö voi aiheuttaa koneen korroosiota, nesteen vaahtoamista tai riittämättömän voitelun. Alla on yleisesti suositellut nestetyypit materiaalin mukaan:
- Hiili- ja seosteräs: Vesiliukoiset emulsiojäähdytysaineet, joiden pitoisuus on 5–8 %, ovat vakiona. Tuotantoympäristöissä käytetään laajasti tuotemerkkejä, kuten Castrol Hysol tai Blaser Swisslube B-Cool.
- Ruostumaton teräs: Korkearikkipitoiset tai äärimmäisen paineen (EP) leikkausöljyt ovat edullisia materiaalin työstökovettumistaipumusten hallitsemiseksi.
- Alumiini: Kerosiinipohjaiset nesteet tai synteettiset jäähdytysnesteet alhaisella pitoisuudella (3–5 %) estävät materiaalin kertymisen terän hampaille.
- Titaani ja eksoottiset seokset: Laimentamattomia suoraleikkausöljyjä, joissa on korkea EP-lisäaine, suositellaan, koska materiaali tuottaa äärimmäistä lämpöä leikkauksen aikana.
Tutustu aina vannesahan valmistajan ohjeisiin ennen nesteen valintaa, koska jotkin koneen osat – erityisesti kumitiivisteet, maalatut pinnat ja ohjaussisäkkeet – voivat olla yhteensopimattomia tiettyjen kemiallisten koostumusten kanssa.
Vannesahakoneiden jäähdytysnestejärjestelmien huoltovaatimukset
Vannesahan jäähdytysnesteen jakelujärjestelmä vaatii säännöllistä huoltoa pysyäkseen tehokkaana ja hygieenisenä. Laiminlyönneistä jäähdytysnestejärjestelmistä voi tulla bakteerien kasvun, pahan hajun ja koneen korroosion lähde. Keskeisiä ylläpitotehtäviä ovat mm.
- Tarkista jäähdytysnesteen pitoisuus viikoittain käyttämällä refraktometriä varmistaaksesi, että neste pysyy valmistajan suosittelemalla alueella (tyypillisesti 5–10 % emulsiojäähdytysnesteille).
- Puhdista ja vaihda jäähdytysnestesäiliö 3–6 kuukauden välein tai aikaisemmin, jos havaitaan bakteerikontaminaatiota (josta ilmenee hapan haju tai värimuutos).
- Tarkasta ja tyhjennä pumpun siivilä ja suutin kuukausittain lastujen ja lastujen kertymisen estämiseksi.
- Tarkkaile jäähdytysnesteen pH-tasoa säännöllisesti – alle 8,5 pH voi johtaa koneen osien korroosioon ja heikentyneeseen biosiditehokkuuteen.
- Tarkista suuttimien kohdistus ennen jokaista tuotantoajoa varmistaaksesi, että jäähdytysneste ohjataan tarkasti terän ja työkappaleen kosketusalueelle.
Voitko jälkiasentaa jäähdytysnestejärjestelmän olemassa olevaan vannesahakoneeseen?
Monissa tapauksissa jäähdytysneste- tai voitelujärjestelmä voidaan asentaa jälkikäteen vannesahakoneeseen, jota ei alun perin ollut varustettu sellaisella – edellyttäen, että kone on rakenteellisesti suunniteltu metallin leikkaamiseen. Jälkimarkkinoiden jäähdytysnestesarjoja on saatavana toimittajilta, kuten Koolmistilta, Nogalta ja useilta OEM-osien valmistajilta. Perusasennussarja sisältää tyypillisesti pienen pumpun, säiliösäiliön, joustavan suutinletkun ja asennustarvikkeet, joiden kustannukset vaihtelevat $50 - $300 USD riippuen järjestelmän monimutkaisuudesta.
Varmista ennen jälkiasennusta, että koneen työalueella on jäähdytysnesteallas tai lastuallas, joka pystyy keräämään ja tyhjentämään nestettä, ja että sähköjärjestelmä kestää pumpun lisäkuormituksen. Koneille, joita ei ole suunniteltu märkäleikkaukseen – etenkään niissä, joissa on paljaat puuosat tai tiivistämättömät laakerit – jäähdytysnestejärjestelmän jälkiasennus ei ole suositeltavaa, ja se voi mitätöidä valmistajan takuun.
