Lopullinen opas kaksipylväisiin vannesahakoneisiin: tyypit, ominaisuudet ja sovellukset

Johdatus kaksipylväisiin vannesahakoneisiin

Nykyaikaisen valmistuksen maisemaa ohjaa jatkuvasti tarve nopeudelle, tarkkuudelle ja kyvylle käsitellä yhä sitkeämpiä ja monimutkaisempia materiaaleja. Tämän teollisen suorituskyvyn ytimessä on kriittinen laite: kaksoispilarivannesahakone. Nämä mahtavat koneet eivät ole vain työkaluja metallin leikkaamiseen; ne ovat tekniikan ihmeitä, jotka on suunniteltu selviytymään vaativimmista leikkausoperaatioista horjumattomalla vakaudella ja tarkkuudella. Ne edustavat suuren mittakaavan materiaalien erotteluteknologian huippua ja erottuvat yksinkertaisemmista vannesahakoneversioista pohjimmiltaan ylivoimaisen arkkitehtonisen suunnittelun ansiosta. Suuremman komponenttikoon ja eksoottisten materiaalien käytön kysyntä erityisesti korkean panoksen aloilla on vahvistanut kaksoiskolonnikonfiguraation kultaiseksi standardiksi raskaan massan valmistuksessa.

Määrittele lyhyesti kaksoispilarinauhasahakoneet.

A kaksipylväsvannesaha määritellään ensisijaisesti sen rakenteellisella kokoonpanolla. Toisin kuin perinteiset tai yksipylväiset sahat, joissa sahan runko on tuettu vain toiselta puolelta, kaksoispilarirakenteessa on kaksi tukevaa, usein pystysuoraa pylvästä tai ohjainta, jotka tukevat ja ohjaavat jäykästi sahan runkoa sen liikkuessa pysty- tai vaakasuunnassa työkappaleen läpi. Tämä kokoonpano, jossa usein on vahva, vahvistettu teräsrunkoinen vannesaharakenne, varmistaa, että leikkausmekanismi pysyy samansuuntaisena ja kohtisuorassa leikattavan materiaalin kanssa koko iskun ajan. Tämä rinnakkaisohjausjärjestelmä on keskeinen erottaja, joka tarjoaa maksimaalisen tuen, minimoi tärinän ja takaa lineaarisen tarkkuuden, etenkin kun käsitellään massiivisia kappaleita tai materiaalinippuja.

Minkä tahansa vannesahakoneen perusperiaate on jatkuvan, hammastetun metallinauhan – terän – käyttö, joka kulkee kahden suuren pyörän yli ja saa voimansa suurella vääntömomentilla. Tämä terä on jännitetty erittäin korkealle, mikä mahdollistaa sen tehokkaan viipaloinnin metallin läpi. Vakio- tai yksipylväisessä asennuksessa ulokesahan pää voi kuitenkin olla alttiina taipuma- tai vääntövoimille, kun se kohtaa suurien, kovien materiaalien vastuksen. Kaksipylväsvannesaha eliminoi tämän haavoittuvuuden. Tukemalla leikkuupäätä kahteen synkronoituun, tarkasti koneistettuun pilariin, koko leikkausvoima jakautuu ja hallitaan täydellisesti. Tämän rakenteellisen eheyden ansiosta kone voi kohdistaa tarvittavan paineen ilman poikkeamia, mikä todella ansaitsee paikkansa raskaiden vannesahalaitteiden kategoriassa. Tämän kaksoistukimekanismin tarjoamasta tarkkuudesta ei voida neuvotella aloilla, joilla materiaalin eheys ja tiukat toleranssit ovat ensiarvoisen tärkeitä, mikä usein vähentää tarvittavaa työstövaraa leikatuissa kappaleissa.

1900-luvun metallurginen vallankumous ohjasi kehitystä yksipylväisestä perusrakenteesta näyttäväksi kaksipylväsvannesahaksi. Kun vahvempia, sitkeämpiä materiaaleja, kuten hiilipitoisia teräksiä, lämmönkestäviä metalliseoksia ja ilmailu-avaruuskäyttöön soveltuvia komposiitteja, ilmaantui, tarve vakaalle ja tehokkaalle esileikkausmenetelmälle tuli kriittiseksi. Varhaiset vannesahakoneiden mallit eivät yksinkertaisesti kestäneet näiden uusien aihioiden mittakaavaa ja kovuutta. Teräsrunkoinen vannesaha kaksinkertaisella pylväsrakenteella tarjosi tarvittavan vastustuskyvyn vääntöä ja taivutusta vastaan, mikä mahdollistaa suuremmat työkuoret ja tasaisen leikkauksen suoruuden. Tämä jäykkyys on niin ratkaiseva, että leikatun kappaleen mittatarkkuus korreloi usein suoraan koneen rakenteellisen vakauden kanssa, mikä tekee kaksoispilarisuunnittelusta perusedellytyksen nykyaikaisessa, laatupainotteisessa valmistuksessa.

Korosta niiden merkitystä raskaan metallin leikkauksessa.

Kaksipylväsvannesahakoneiden merkitystä raskaan metallin leikkaamisen alalla ei voi yliarvioida. Vaativilla aloilla, kuten ilmailuteollisuudessa, autoteollisuudessa, laivanrakennuksessa, energiantuotannossa sekä laajamittaisessa työkalujen ja muotin valmistuksessa, komponentteja taotaan tai valetaan usein lujista metalliseoksista, erikoistyökaluteräksistä ja eksoottisista materiaaleista, kuten titaanista, Inconelista ja erilaisista nikkelipohjaisista superseoksista. Näillä materiaaleilla on merkittäviä toiminnallisia haasteita: niillä on korkea myötöraja, ne synnyttävät äärimmäisiä lämpökuormia katkaisun aikana ja vaativat poikkeuksellista, horjumatonta syöttövoimaa ja rakenteellista vakautta, jotta vältetään terän ennenaikainen kuluminen, hampaiden halkeilu tai, mikä tärkeintä, epätarkat tai ei-suorat leikkaukset.

Juuri tässä kaksipylväsvannesaha on erinomainen. Sen ylivoimainen jäykkyys mahdollistaa terän johdonmukaisen korkeapaineisen syöttämisen työkappaleeseen ilman pienintäkään taipumusta tai tärinää. Tämä tärinänvaimennusominaisuus on valtava etu verrattuna vähemmän vakaisiin malleihin. Kun terä tärisee, iskuvoimat aiheuttavat leikkuureunan nopean mikromurttumisen, mikä johtaa nopeaan tylsymiseen, lisääntyneeseen lämmöntuotantoon ja karheampaan leikkauspintaan. Varmistamalla tasaisen ja vakaan leikkausradan, raskaaseen käyttöön tarkoitettu vannesaha ei vain leikkaa nopeammin, vaan myös pidentää huomattavasti kalliiden bimetalli- tai kovametallikärkisten terien käyttöikää.

Tuloksena on tuotannon tehokkuutta ja kustannustehokkuutta muuttava vaikutus. Vakaus mahdollistaa optimoidut parametrit, kuten suuremmat syöttönopeudet ja nopeammat terien nopeudet, mikä johtaa nopeampaan suorituskykyyn ja huomattavasti lyhyempään käsittelyaikaan. Suurten metallipalvelukeskusten ja suurten volyymien komponenttivalmistajien kyky leikata suuret harkot tai aihiot nopeasti ja tarkasti on suoraan sidoksissa niiden kannattavuuteen ja toimitusaikoihin. Investointi vahvaan teollisuusvannesahaan, jossa on teräsrunkoinen vannesaharakenne ja kaksoispilarirakenne, merkitsee suoraan materiaalihukkaa, ylivoimaista komponenttien laatua ja virtaviivaista logistiikkaa. He ovat työhevosia, jotka ovat vastuussa valtavien, useita tonneja painavien, raaka-aineharkkojen ja -aihioiden hajottamisesta hallittaviin osiin myöhempää CNC-työstöä, taontaa tai lämpökäsittelyä varten, mikä tekee niistä maailmanlaajuisen tuotannon toimitusketjun perustavanlaatuisen osan. Ilman näiden koneiden luontaista vakautta nykyaikaisten ja tehokkaiden materiaalien käsittelyyn liittyvät kustannukset ja aika olisivat kohtuuttomat, mikä saattaa pysäyttää innovaation aloilla, jotka luottavat näihin edistyneisiin metallikoostumuksiin.

Mainitse eri tyypit ja sovellukset.

Kaksoispylväsvannesahan onnistunut suorituskyky ja laaja käyttö on johtanut useisiin eri luokkiin ja teknologisiin integraatioihin, jotka ovat räätälöineet ydinvannesahakoneen periaatteen lukuisiin erikoistuneisiin teollisiin tarpeisiin ja työnkulkuvaatimuksiin. Nämä erot liittyvät ensisijaisesti leikkauksen suuntaukseen ja koneen ohjausjärjestelmään sisällytetyn automaatioasteen ympärille.

Luokittelu suunnan mukaan:

Vaakasuuntainen kaksoispilarivannesaha: Tämä on kaksipylväsvannesahan yleisin ja klassisin kokoonpano. Sahan runko on yleensä asetettu vaakasuoraan ja terä kulkee alaspäin vaakasuoraan puristettuun työkappaleeseen. Tämä kokoonpano sopii täydellisesti bulkkileikkaukseen, joka sisältää pitkiä tankoja, putkia, rakennemuotoja tai massiivisia suorakaiteen ja sylinterin muotoisia aihioita. Vaakasuuntainen järjestely mahdollistaa painovoiman avustamisen leikkausprosessissa, kun taas kaksoispylväät hallitsevat huomattavaa alaspäin suuntautuvaa syöttöpainetta, joka tarvitaan tehokkaaseen metallin leikkaamiseen suurilla halkaisijoilla. Ne ovat standardi metallipalvelukeskuksissa ja alkumateriaalien käsittelyssä lähes kaikilla raskaan teollisuuden aloilla.

Pystysuuntainen kaksoispilarivannesaha: Vaikka pystysuora konfiguraatio on harvinaisempi suurten, paksujen levyjen, rakenneteräsprofiilien leikkaamiseen tai työkappaleiden erityisiin muoto- tai "uraleikkauksiin". Tässä mallissa työkappale lepää usein paikallaan pöydällä ja teräkokoonpano liikkuu pystysuunnassa pylväitä pitkin, mikä tarjoaa tarkan viipaloinnin komponenteille, joissa materiaalin koko estää liikkumisen. Niitä käytetään usein esiprosessina suuren levymateriaalin erottamiseen ennen kuin se menee plasma- tai laserleikkaukseen.

Luokittelu automaation ja tekniikan mukaan:

CNC automaattinen kaksoispilarivannesaha: Tietokoneen numeerisen ohjauksen (CNC) integrointi on muuttanut perusteellisesti kaksoispilarivannesahan ominaisuuksia. CNC-vannesaha mahdollistaa täysin automaattisen metallin leikkaamisen. Käyttäjä ohjelmoi halutut mitat, leikkausjärjestyksen ja materiaalityypin, ja kone hallitsee koko prosessin: materiaalin indeksoinnin, kiinnityksen, leikkausparametrit ja materiaalin purkamisen. Tämän tason automaatio on välttämätön suurten määrien, toistuvan ja tarkan erätuotannon kannalta. Se varmistaa poikkeuksellisen toistettavuuden ja vähentää merkittävästi käyttäjän virheiden riskiä, ​​mikä mahdollistaa monimutkaiset sisäkkäiset leikkaukset ja optimoidun varaston käytön. CNC-vannesahan digitaalinen integrointi mahdollistaa sen kommunikoinnin tehtaan hallintajärjestelmien (MES/ERP) kanssa, mikä mahdollistaa saumattoman integroinnin Industry 4.0 -tuotantoekosysteemeihin.

Hydraulinen kaksoispilarivannesaha: Vaikka melkein kaikki Raskaat kaksipylväiset vannesahat Käytä hydrauliikkaa puristamiseen ja syöttöön, erityisesti hydraulisen vannesahan painottaminen korostaa tämän tekniikan ratkaisevaa roolia. Hydraulijärjestelmät eivät ole vain raakaa voimaa varten; ne ovat kriittisiä tasaisen, hienosti ohjatun ja säädettävän tehonsiirron kannalta. Tämä ohjattu teho on välttämätön, jotta voidaan hallita vaihtelevaa vastusta, joka kohdataan leikattaessa eri materiaalin poikkileikkauksia tai siirryttäessä kovan ja pehmeän materiaalin vaiheiden välillä. Ylivoimaiset hydrauliset vaimennusjärjestelmät varmistavat tasaisen, nykimättömän syöttönopeuden, mikä on ensiarvoisen tärkeää terän pitkän käyttöiän ja laadukkaan leikkuupinnan saavuttamiseksi. Laadukkaassa kaksoispylväsvannesahassa on aina hienostunut hydraulijärjestelmä tarkkaa, hallittua voimankäyttöä varten.

Kaksoispilarivannesahan laaja käyttöympäristö kertoo sen luotettavuudesta ja monipuolisuudesta. Se kattaa kriittiset prosessit, kuten massiivisten turbiinien akselien valmistuksen voimantuotantoteollisuudessa, paksujen teräsrunkojen ja panssarilevyjen leikkaamisen rakennus- ja puolustusprojekteja varten sekä suurten alumiini- ja erikoisteräsosien viipaloinnin ilmailu- ja avaruusteollisuuden tiukkoja vaatimuksia varten. Lisäksi kierrätys- ja romunkäsittelysektoreilla teollisuusvannesahakokoonpanon luontainen vakaus ja teho mahdollistavat suurten, vaikeasti käsiteltävien komponenttien nopean ja tehokkaan leikkaamisen, mikä edistää merkittävästi resurssien hallintaa. Niiden perustavanlaatuinen rakenne varmistaa, että niitä ei käytetä vain karkealeikkaukseen, vaan niitä käytetään usein myös sovelluksissa, joissa leikatun pinnan laatu ja suorakulmaisuus ovat kriittisiä myöhemmissä erittäin tarkoissa työstövaiheissa, mikä minimoi laajan leikkauksen jälkeisen viimeistelyn tarpeen ja maksimoi loppupään prosessin tehokkuuden. Jäykän teräsrunkovannesahan rakenteen ja älykkään automaation yhdistelmä tekee modernista kaksoispilarivannesahasta korvaamattoman hyödyn.

Mikä on kaksipylväinen vannesahakone?

Kaksoispylväsvannesaha on erikoistunut metallinleikkausvannesahakoneiden luokka, joka on suunniteltu nimenomaan vastaamaan suurten ja tiheiden materiaalien käsittelyn vaativiin vaatimuksiin nykyaikaisissa valmistusympäristöissä. Jotta voisi todella arvostaa kaksoispilarisuunnittelun edistyksellistä suunnittelua, on ensin ymmärrettävä koko vannesahauskategorian perusmekaniikka. Tämä kone edustaa kriittistä teknologista harppausta perinteisiin leikkausmenetelmiin verrattuna, ja se tarjoaa vertaansa vailla olevan vakauden ja tarkkuuden, joka on välttämätöntä nykypäivän materiaalihaasteisiin.

Selitä vannesahakoneiden ydintoiminnot

Perustasoltaan vannesahakone on leikkauslaite, joka käyttää jatkuvaa, joustavaa metallisilmukkaa, jonka hampaat - sahanterä - on venytetty tiukasti kahden tai useamman pyörän väliin. Tämä terä, joka liikkuu yhdessä jatkuvassa lineaarisessa suunnassa, suorittaa leikkaustoiminnon. Ydintoiminto eroaa edestakaisista sahoista tai pyörösahoista, ja tarjoaa useita luontaisia ​​etuja. Terän lineaarinen, jatkuva liike varmistaa, että leikkaus suoritetaan aina uusilla hampailla, mikä johtaa erittäin tehokkaaseen lastunpoistoon ja vähentää merkittävästi lämmöntuotantoa hammasta kohti. Tämä sileä, tasainen leikkaustoiminto on välttämätön korkealaatuisen leikkauspinnan saavuttamiseksi ja terän käyttöiän maksimoimiseksi, erityisesti kun käsitellään kovia metalliseoksia. Leikkausnopeus ja syöttönopeus ovat kaksi ensisijaista muuttujaa, joita ohjaa käyttäjä tai koneen CNC-vannesahajärjestelmä.

Kaikkien vannesahojen perusprosessi sisältää työkappaleen kiinnittämisen tukevaan ruuvipuristimeen ja sitten jatkuvan terän syöttämisen materiaalin läpi, kunnes erotus on saavutettu. Teollisuusvannesahassa massiivinen teho, joka tarvitaan terän käyttämiseen suurilla nopeuksilla ja valtavan jännityksen ylläpitämiseen, saadaan suuren vääntömomentin päämoottorin avulla. Leikkausprosessin kokonaistehokkuus riippuu suuresti teräohjainten tarkkuudesta, jotka estävät kapeaa terää vääntymästä tai taipumasta raskaan leikkauskuorman alla. Tämä ydintoiminto, kun sitä sovelletaan raskaaseen vannesahasovelluksiin, vaatii mekanismin, joka pystyy hallitsemaan valtavia dynaamisia voimia vaarantamatta leikkauksen geometrista tarkkuutta. Tässä kaksoispilarikokoonpanon rakenteellisesta jäykkyydestä tulee paitsi hyödyllinen, myös ehdottoman välttämätön. Tavallisesta yksipylvässahasta, joka on suunniteltu kevyempiin tehtäviin, ei yksinkertaisesti ole rakenteellista massaa ja ohjattua tukea, joka säilyttää neliömäisyyden, kun se kohtaa suuren, kiinteän erittäin lujan teräksen kappaleen, mikä usein johtaa epätarkkoihin, kartiomaisiin tai ei-suoraan leikkauksiin, jotka vaativat kallista jälkikäsittelyä.

Yksityiskohtainen selitys kaksoispilarirakenteesta ja sen eduista

Kaksoispilarirakenne on suuriin varastoihin suunnitellun nykyaikaisen metallileikkausvannesahan ominaisuus ja ensiarvoisen tärkeä etu. Tämä arkkitehtoninen ominaisuus koostuu kahdesta massiivisesta, pysty- tai vaakasuoraan suunnatusta ohjauspylväästä, jotka muodostavat vakaan, liikkumattoman rungon. Veto- ja välipyörät, terä ja teräohjaimet kannattava sahanpää on asennettu ja ohjattu tarkasti näitä kahta pylvästä pitkin. Tällä suunnitteluperiaatteella saavutetaan se, mitä yksipylväsjärjestelmillä ei pystytä: absoluuttinen, horjumaton tuki leikkausmekanismille koko leikkausiskun ajan, riippumatta käsiteltävän materiaalin koosta tai tiheydestä.

Tämän kaksoispylväsvannesahan rakenteen tärkein etu on taipuman, vääntymisen ja tärinän eliminointi. Perinteisissä yksipylväisissä malleissa leikkuupää on uloke, mikä tarkoittaa, että se ulottuu ulos yhdestä tukipisteestä. Kovalla leikkauskuormalla tämä ulokerakenne haluaa luonnollisesti taipua tai kiertyä poispäin suoralta reitiltä. Kaksoispilarivannesaha neutraloi tämän taivutusmomentin täysin jakamalla reaktiovoimat symmetrisesti kahdelle erillään olevalle, erittäin jäykkään pylväälle. Tämän ansiosta kone voi käyttää paljon suurempia syöttöpaineita ja raskaampia teriä, jotka ovat välttämättömiä raskaassa vannesahatoiminnassa, erityisesti vaikeasti leikattavissa materiaaleissa, kuten nikkeliseoksissa tai suurissa titaaniaihioissa.

Teräsrunkoisen vannesahan rakenteen ja kaksoispilareiden tarjoama jäykkyys tuottaa useita mitattavissa olevia käyttöetuja. Ensinnäkin se varmistaa erinomaisen leikkaussuoran, mikä tarkoittaa, että leikkauspinta on suorakulmainen massaan nähden erittäin tiukoilla toleransseilla, usein parempi kuin 0,002 tuumaa leikkaustuumaa kohti. Toiseksi tärinänvaimennus pidentää terän käyttöikää dramaattisesti, mikä vähentää kustannuksia ja terien vaihtoon liittyviä seisokkeja. Kolmanneksi parannettu rakenteellinen eheys mahdollistaa kehittyneiden automaatio- ja ohjausjärjestelmien integroinnin. Tarkkuushydraulisella vannesahajärjestelmällä ohjattua syöttönopeutta voidaan optimoida aggressiivisesti, koska koneen rakenne kestää luotettavasti syntyviä voimia. Tämä jäykän rakenteen ja tarkan ohjauksen välinen synergia mahdollistaa todella tehokkaan automaattisen metallileikkauksen, mikä tekee kaksoispilarikoneen CNC-vannesahaversiosta lopullisen valinnan suuren volyymin ja tarkan massan valmisteluun. Tämän rakenteen luotettavuus jatkuvassa, raskaassa kuormituksessa on se, miksi kaksoispilarivannesaha on edelleen tärkeä työhevonen aloilla, jotka vaativat jatkuvaa, erittäin tarkkaa materiaalinkäsittelyä.

Tutustu sen osiin ja toimintaperiaatteeseen.

Kaksoispilarivannesahan toiminnallinen erinomaisuus on funktio sen erikoistuneista, integroiduista komponenteista, jotka toimivat synkronoidussa harmoniassa ja jotka kaikki ankkuroidaan jäykkään teräsrunkovannesahan rakenteeseen. Näiden komponenttien ymmärtäminen on avainasemassa koneen tehokkuuden arvioinnissa.

Tärkeimmät komponentit:

Sahan runko/pää: Pääliikkuva kokoonpano, jota tuetaan kaksoispylväillä. Siinä on koko terän käyttöjärjestelmä. Sen vakaus pilareissa on ratkaisevan tärkeää leikkaustarkkuuden ylläpitämiseksi.

Terän käyttöjärjestelmä: Sisältää päämoottorin ja alennusvaihteiston, joka siirtää suuren tehon vetopyörään. Teho tässä määrittää koneen kapasiteetin raskaaseen vannesahakäyttöön.

Bändin pyörät: Vetopyörä ja välipyörä, joiden ympärillä terä kiertää. Näiden pyörien on oltava täydellisesti tasapainotettuja ja kohdistettuja tärinän minimoimiseksi ja terän tasaisen liikkeen varmistamiseksi.

Terän ohjaimet: Kriittiset komponentit sijaitsevat välittömästi leikkausalueen vieressä. Ne käyttävät kovametallisisäkkeitä tai rullalaakereita, jotka vakauttavat terän tarkasti sivusuunnassa ja pystysuunnassa juuri ennen kuin se menee materiaaliin, mikä varmistaa, että leikkaus pysyy täysin suorassa ja kohtisuorassa. Terän ohjaimien asianmukainen huolto on elintärkeää leikkauksen laadun kannalta.

Kiinnitysruuvi ja kiristysjärjestelmä: Vankka, usein hydraulisesti toimiva järjestelmä, joka kiinnittää työkappaleen. Hydraulisessa vannesahassa puristuspainetta voidaan säätää estämään materiaalin liikkuminen ilman, että pehmeämpiä materiaaleja muotoutuu. Tämän järjestelmän tarkkuus on olennainen osa toistettavien tulosten saavuttamista automaattisessa metallinleikkauksessa.

Materiaalin syöttöjärjestelmä: Tyypillisesti kiinteä osa CNC-vannesahaa. Tämä järjestelmä käyttää hydraulista tai servokäyttöistä sukkularuuvipenkkiä, joka indeksoi materiaalin tarkasti eteenpäin jokaisen leikkauksen jälkeen, mikä varmistaa suuren toistettavuuden eräkäsittelyssä. Tämä tekee vaakasuuntaisesta vannesahakokoonpanosta erittäin tuottavan.

Jäähdytysjärjestelmä: Välttämätön lämmönhallinnassa. Se pumppaa suuria määriä jäähdytys-/voiteluainetta suoraan leikkausalueelle kitkan vähentämiseksi, lastujen huuhtelemiseksi ja sekä terän että työkappaleen lämpövaurioiden estämiseksi.

Toimintaperiaate:

Prosessin käynnistää CNC-vannesahan ohjausjärjestelmä, joka hallitsee koko leikkaussykliä. Ensin materiaali asetetaan sukkularuuvipuristimella ja kiinnitetään tiukasti hydraulisella vannesahan ruuvipuristimella. Kun päämoottori on kiinnitetty, se kiihdyttää terää ohjelmoituun nopeuteen (SFM), joka määräytyy materiaalityypin ja terän ominaisuuksien mukaan. Toiminnan ydin on sahanrungon ohjatussa, synkronoidussa alaspäin syötössä kahta pylvästä pitkin.

The kaksipylväsvannesaha käyttää hienosti ohjattua hydraulisylinteriä syöttönopeuden säätämiseen. Toisin kuin vakiopainoinen syöttö, hydraulijärjestelmä mahdollistaa syöttöpaineen välittömät säädöt terän kohtaaman vastuksen perusteella. Tämä kyky "kuunnella" terää ja säätää syöttövoimaa on ratkaisevan tärkeää optimoitaessa leikkausta epäyhtenäisille tai vaihteleville materiaaleille. Kaksoispilarivannesahan rakenteen jäykkyys varmistaa, että kaikki hydraulinen voima muuttuu suoraan leikkausvoimaksi, mikä säilyttää terän tarkan sisään- ja ulostulokulman. Kun terä tunkeutuu materiaaliin, jäähdytysjärjestelmä kylpee leikkauskohtaa, mikä varmistaa nopean lastunpoiston ja optimaalisen leikkauslämpötilan. Leikkauksen päätyttyä hydraulijärjestelmä nostaa sahan rungon nopeasti, ruuvipuristimet irtoavat, materiaalinsyöttöjärjestelmä indeksoi massaa eteenpäin seuraavaan ohjelmoituun pituuteen ja sykli toistuu. Tämä täysin integroitu ja tarkka toiminto erottaa kaksipylväsvannesahan johtavana teollisena vannesahan ratkaisuna raskaaseen metallin leikkaamiseen.

Kaksipylväsvannesahakoneiden tyypit

Kaksoispilarivannesahan perusrakenne toimii vankana alustana lukuisille erikoiskonekokoonpanoille. Nämä muunnelmat on suunniteltu vastaamaan tiettyjä valmistusvaatimuksia, jotka koskevat ensisijaisesti työkappaleen suuntausta ja tuotannon työnkulun edellyttämää automaatiotasoa. Vaikka kaksoispylväsvannesahan tuen perusperiaate pysyy vakiona, mekaaniset ja elektroniset integraatiot määrittelevät koneen optimaalisen sovelluksen, joka ulottuu suuren volyymin suoraleikkauksesta monimutkaisiin, automatisoituihin toimintoihin. Näiden tyyppien ymmärtäminen on ratkaisevan tärkeää jokaiselle käyttäjälle tai hankintaasiantuntijalle, joka etsii tehokkainta teollista vannesaharatkaisua erityisiin metallinleikkausvannesahatarpeisiinsa.

Vaakasuuntaiset kaksipylväiset vannesahat

Vaakasuuntainen vannesaharakenne on kiistatta yleisin ja tunnistetuin kaksoispilarivannesahan muoto materiaalinkäsittelykeskuksissa maailmanlaajuisesti. Sen arkkitehtuuri on suunniteltu nimenomaan pitkien, suorien raaka-aineiden, kuten tankojen, putkien, rakennepalkkien ja halkaisijaltaan suurikokoisten pyöreiden tai suorakaiteen muotoisten aihioiden jatkuvaan, suurimääräiseen leikkaamiseen. Tässä kokoonpanossa työkappale on kiinnitetty vaakasuoraan ja sahan pää, jota ohjaavat kaksoispilarit, syöttää pystysuunnassa materiaalin läpi. Tämä suuntaus on erittäin tehokas, koska se mahdollistaa sahanpään massiivisen painon ja leikkausvoimien symmetrisen kohdistamisen ja tarkan hallinnan varmistaen täydellisen kohtisuoran leikkauspinnan.

Vaakasuuntaisen vannesahan teräsrunkoisen vannesahan rakenteen luontainen vakaus on kriittinen suoritettaessa automaattista metallin leikkaamista suurille, sitkeille kappaleille. Koska terä tunkeutuu paksun poikkileikkauksen läpi runsaasti seostettua terästä, leikkausvastus voi olla valtava. Kaksoispilarin ohjaimet estävät kiertymisen tai taipumisen, joka muutoin vaarantaisi leikkauksen suorakulmaisuuden, mikä on välttämätöntä jälkityöstöajan minimoimiseksi. Lisäksi vaakasuuntainen rakenne integroituu helposti monimutkaisiin materiaalinkäsittelyjärjestelmiin. Monissa nykyaikaisissa tiloissa kone on yhdistetty moottorikäyttöisiin rullakuljettimiin, automaattisiin lastauskansiin ja automatisoituihin romunpoistojärjestelmiin, mikä luo täysin jatkuvan työnkulun, joka on ihanteellinen korkean suorituskyvyn eräleikkaukseen. Tämä järjestely on metallipalvelukeskusten, taontatehtaiden ja suurten autokomponenttien toimittajien selkäranka, jossa tehokkuutta ja leikkaustarkkuus mitataan tuhansilla toistoilla. Näiden Heavy-Duty-kaksoispylväsvannesahakoneiden vankka luonne tarkoittaa, että niihin mahtuu erittäin leveitä teriä, jotka pystyvät käyttämään suurta syöttöpainetta, mikä maksimoi materiaalin poistonopeuden. Ne edustavat optimaalista tasapainoa raa'an voiman leikkaustehon ja mikronitason ohjatun tarkkuuden välillä, mikä on välttämätön yhdistelmä vakavaan teolliseen tuotantoon.

Pystysuuntaiset kaksipylväsvannesahat

Toisin kuin vaakasuora vastine, pystysuora kaksoispylväsvannesaha on optimoitu sovelluksiin, joissa materiaalia ei voida helposti indeksoida tai joissa se on parasta leikata tasaisena. Tämän tyyppisessä kaksoispilarivannesahassa on kiinteä työpöytä, johon materiaali on kiinnitetty. Sahan pää, joka on asennettu pystysuoraan kaksoispilarien väliin, kulkee sitten alaspäin tai materiaalin tason poikki. Tätä konfiguraatiota käytetään usein erittäin suurten tai raskaiden materiaalien, kuten paksujen metallilevyjen, massiivisten rakennemuotojen, leikkaamiseen tai erityisten uritus- tai loveusoperaatioiden suorittamiseen. Tärkein etu tässä on materiaalin vakaa asento. Koska työkappale pysyy liikkumattomana ja tuettuna suurella pinta-alalla, tärinä minimoituu ja leikkausvoimat imeytyvät perustukseen.

Suurin osa suuren volyymin automaattisesta metallileikkauksesta tehdään vaakatasossa, mutta pystyasennus on välttämätön erikoisaloilla. Esimerkiksi työkalujen ja meistien valmistuksessa, jossa suuria, kalliita työkaluteräslohkoja on leikattava aihioiden muodostamiseksi, pystysuuntainen suuntaus varmistaa korkeimman rakenteellisen vakauden erotuksen aikana suuria materiaalipoikkileikkauksia. Ilmailu- ja avaruusteollisuudessa suurten, monimutkaisten takokappaleiden leikkaaminen haastavista superseoksista vaatii usein ainutlaatuisia käsittelykykyjä, jotka ovat raskaan vannesahan pystysuorassa kokoonpanossa. Vaikka nämä koneet eivät välttämättä tarjoa samaa raakaa läpimenonopeutta kuin vaakasuuntaiset vannesahat tankovarastossa, niiden rakenteellinen eheys ja kyky käsitellä materiaalin leveyttä ja korkeutta tekevät niistä korvaamattomia. Pystysuora kaksoispylväsvannesaha tarjoaa välttämättömän jäykkyyden tarkkoihin leikkauksiin materiaalikokoihin, jotka yksinkertaisesti kuormittaisivat pienemmät koneet ja varmistavat sen aseman erikoistuneena, välttämättömänä teollisuusvannesahana.

CNC automaattiset kaksipylväsvannesahat

Computer Numerical Control (CNC) -teknologian integrointi muuttaa kaksoispilarivannesahan tehokkaasta mekaanisesta työkalusta hienostuneeksi, älykkääksi tuotantoyksiköksi. CNC-vannesaha on suunniteltu maksimaaliseen tehokkuuteen, minimoimaan manuaaliset toimet ja maksimoimaan toistettavuuden. "Automaattinen" kuvaaja tarkoittaa, että koko sekvenssi - materiaalin syötöstä ja kiinnityksestä leikkaamiseen, terän sisäänvetoon ja uudelleensyöttöön - suoritetaan itsenäisesti ohjelmoidun ohjaimen tarkan komennon alaisena. Tämän ohjausjärjestelmän avulla käyttäjä voi syöttää parametreja, kuten leikkauspituuden, erämäärän, materiaalilaadun ja jopa halutun lastukuorman, jolloin kone voi säätää dynaamisesti nopeuttaan ja syöttönopeuksiaan koko leikkauksen ajan.

Kaksipilaisen vannesahan rakenteen tarkkuus täydentää täydellisesti CNC-automaatiota. Koska koneen fyysinen rakenne on luonnostaan ​​jäykkä, CNC-ohjaimen mikroskooppiset komennot muunnetaan tarkasti fyysiseksi liikkeeksi ilman taipumaa. Tämä tarkoittaa, että CNC-vannesaha voi saavuttaa leikkaustarkkuuden ja toistettavuuden paljon enemmän kuin mahdollista manuaalisilla tai puoliautomaattisilla ohjauksilla. Tärkeimmät ominaisuudet sisältävät servokäyttöiset ruuvipuristimet erittäin tarkkaan materiaalin indeksointiin, terän kireyttä ja moottorin kuormitusta valvovat diagnostiikkajärjestelmät sekä edistynyt ohjelmisto sisäkkäisten leikkausten tai materiaalin tuoton optimoimiseksi. CNC-vannesaha on pakollinen laitoksissa, joissa valmistetaan suuria määriä identtisiä osia, kuten kiinnittimiä, hydraulikomponentteja tai holkkeja. Se helpottaa todellista automaattista metallin leikkausta varmistaen, että jokainen tuhansien erän osa leikataan samaan tiukkaan toleranssiin, mikä vähentää merkittävästi hukkaa ja sitä seuraavaa työstöaikaa. Tämä automaatiotaso erottaa nykyaikaisen teollisuusvannesahan ja mahdollistaa sen integroinnin saumattomasti automatisoituihin materiaaliresurssien suunnittelu- (MRP) ja yrityksen resurssien suunnittelu (ERP) järjestelmiin, mikä vie tuotantoa lähemmäs Teollisuus 4.0 -ideaalia.

Hydrauliset kaksipylväiset vannesahat

Vaikka kaikki Heavy Duty Dual -pylväsvannesahakoneet käyttävät hydraulivoimaa avaintoimintoihin, kuten puristamiseen ja materiaalin indeksointiin, termi hydraulinen vannesaha korostaa usein hydraulijärjestelmän hienostunutta roolia sahan pään syöttönopeuden ohjaamisessa. Tämä on mekanismi, joka vastaa leikkausvoiman toimittamisesta. Ensiluokkaisessa kaksoispilarivannesahassa hydraulijärjestelmä on paljon enemmän kuin pelkkä raa'an voiman lähde; Se on pitkälle kehitetty järjestelmä, joka koostuu suhteellisista venttiileistä, paineantureista ja vaimentimista, jotka ohjaavat sahanpään alaspäin suuntautuvaa liikettä äärimmäisen hienovaraisesti.

Tämä vivahteikas ohjaus on elintärkeää, koska metallin leikkausominaisuudet muuttuvat jatkuvasti. Vastus on korkea, kun terä tulee ensin materiaaliin, ja se muuttuu dramaattisesti, kun terä etenee muuttuvan poikkileikkauksen läpi. Tarkkuushydraulinen vannesahajärjestelmä, joka usein yhdistettynä CNC-vannesahan takaisinkytkentäsilmukaan, voi säätää syöttöpainetta välittömästi optimaalisen lastukuormituksen ylläpitämiseksi terän hampaissa. Tämä estää sekä yli- että alikuormituksen. Hydraulisen järjestelmän nestemäinen, vaimennettu liike varmistaa tasaisen ja tasaisen leikkauksen, mikä on välttämätöntä tärinän minimoimiseksi ja kalliiden kovametalliterien käyttöiän pidentämiseksi vakavissa metallinleikkausvannesahatöissä. Lisäksi hydraulijärjestelmä antaa voiman vankalle kiristysmekanismille varmistaen, että materiaali pysyy paikallaan aggressiivisen leikkausprosessin aikana, mikä on välttämätöntä teräsrunkovannesahan maksimoimiseksi. Hydraulisen vannesahajärjestelmän luotettavuus ja tasainen voimansiirto ovat perusta korkean tarkkuuden saavuttamiselle, joita odotetaan kaikilta moderneilta kaksoispylväsvannesahilta, jotka on omistettu tehokkaaseen leikkaamiseen. Fyysisen jäykkyyden ja hydraulisen ohjauksen välinen synergia määrittää nykyaikaisen teollisuusvannesahan äärimmäisen suorituskyvyn.

Tärkeimmät huomioitavat ominaisuudet raskaiden kaksoispylväsvannesahojen kohdalla

Sijoittaessaan kaksoispilarivannesahaan mahdollisten ostajien on katsottava pelkkää kokoa ja hevosvoimaa pidemmälle. Kaksipylväsvannesahan todellinen arvo ja tehokkuus piilevät sen integroitujen ominaisuuksien synergistisessä vuorovaikutuksessa. Nämä ominaisuudet määräävät koneen todellisen kapasiteetin automaattiseen metallinleikkaukseen, sen jatkuvan tarkkuuden ja sen yleisen käyttöiän vaativassa ja raskaassa vannesahaympäristössä. Oikean ominaisuuksien yhdistelmän valitseminen varmistaa, että kone sopii täydellisesti valmistuksen työnkulkuun, materiaaliominaisuuksiin ja haluttuihin tuotantomääriin.

Leikkauskapasiteetti

Leikkuukapasiteetti on ensisijainen eritelmä, joka määrittelee kaksoispilarivannesahan, ja se on arvioitava tarkasti. Tämän mittarin määrittelevät suurimmat mitat, jotka kone voi fyysisesti vastaanottaa ja leikata. Kapasiteetti on suoraan verrannollinen kahden tukipilarin väliseen etäisyyteen ja sahanpään pystysuuntaisiin kulkurajoihin. Kahden pilarin luontaisen jäykkyyden ja massiivisen teräsrunkosahan rakenteen vuoksi nämä koneet on suunniteltu erityisesti käsittelemään aihioita, takeita ja nippuja, joita yksipylvässahojen olisi rakenteellisesti mahdotonta käsitellä tarkasti.

Teollisissa vannesahasovelluksissa kapasiteetti ei riipu vain fyysisestä koosta; kyse on tarkkuuden säilyttämisestä tämän maksimimitan yli. Koneen, jonka kapasiteetti on 30 tuumaa, on toimitettava leikkauspinta, joka on kohtisuorassa ja tasainen koko 30 tuuman alueella. Tämä vaatii äärimmäistä taipumakestävyyttä, jonka vain kaksipylväsvannesaha-arkkitehtuuri voi tarjota. Lisäksi suurin leikkauskapasiteetti sanelee usein terän käyttömoottorin tarvittavan tehon ja vastaavan terän koon. Suuremman kapasiteetin kone vaatii leveämmän, paksumman terän vakauden ylläpitämiseksi, ja se vaatii voimakkaamman moottorin tehon ja vahvemman voimansiirron kestämään lisääntyneen leikkauskuorman ja kitkavastuksen. Malleja arvioitaessa on olennaista ottaa huomioon todellinen toiminta-alue, ei vain teoreettinen maksimivälys. Kapasiteetin lievä ylimitoitus voi myös tarjota arvokasta joustavuutta tulevia materiaalivaatimuksia tai outoa muotoista massan valmistelua varten.

Terän nopeus

Terän nopeus, joka mitataan tyypillisesti pintajalkoina minuutissa (SFM) tai metreinä minuutissa, on ratkaiseva parametri, joka määrittää leikkaustehokkuuden ja terän pitkäikäisyyden. Tämän ominaisuuden on oltava säädettävissä ja tarkasti ohjattavissa, koska optimaalinen leikkausnopeus vaihtelee dramaattisesti materiaalin kovuuden, koostumuksen ja lämpöominaisuuksien mukaan. Esimerkiksi pehmeät materiaalit, kuten alumiini ja ei-rautametalliseokset, vaativat korkean SFM:n tehokkaan lastunmuodostuksen saavuttamiseksi, kun taas kovat, lämmönkestävät materiaalit, kuten työkaluteräkset, titaani ja nikkeli-superseokset, vaativat huomattavasti hitaampia ja kontrolloidumpia nopeuksia liiallisen lämmön kertymisen, mikrohitsauksen ja terien ennenaikaisen kulumisen estämiseksi.

Nykyaikaiset CNC-vannesahakoneet käyttävät edistyneitä VFD:itä (Variable Frequency Drives), jotka on integroitu päämoottorin ohjaukseen. Tämä mahdollistaa terän nopeuden välittömän, portaaton säädön, jolloin käyttäjä voi hienosäätää SFM:n tarkasti leikattavan metalliseoksen mukaan. Ylivoimaisissa metallileikkausvannesahamalleissa on myös suljetun silmukan takaisinkytkentä, jossa ohjausjärjestelmä voi valvoa moottorin kuormitusta ja säätää SFM:ää optimaalisen suorituskyvyn ylläpitämiseksi, erityisesti siirryttäessä suuren aihion keskikohdan ja reunan välillä leikkausolosuhteiden muuttuessa. Kyky sovittaa terän nopeus tarkasti leikkausvastukseen on perusta terän käyttöiän maksimoimiseksi ja kokonaisleikkausajan lyhentämiseksi, mikä tekee tästä ominaisuudesta tehokkaan ja kustannustehokkaan automaattisen metallin leikkauksen avaintekijän.

Terän koko

Sahanterän tekniset tiedot liittyvät olennaisesti koneen rakenteelliseen suorituskykyyn ja leikkaustehoon. Kaksoispilarivannesahassa rakenteellisen jäykkyyden ansiosta voidaan käyttää leveämpiä ja paksumpia teriä, joiden leveys on usein yli 2 tuumaa. Terän leveys on suoraan verrannollinen sen säteen lujuuteen; leveämpi terä kestää paremmin sivuttaisvoimia, jotka aiheuttavat vääntymistä ja taipumista syvän leikkauksen aikana. Tämä on välttämätöntä leikkauksen kohtisuoran säilyttämiseksi suurilla poikkileikkauksilla.

Terän leveyden ja paksuuden määrää koneen valmistaja, ja niitä on noudatettava. Liian kapean terän käyttäminen tietylle koneelle ja sovellukselle johtaa huonoon leikkausgeometriaan ja nopeaan vioittumiseen jopa kaksipylväisessä vannesahassa. Lisäksi valinta bimetalli- ja kovametalliterien välillä määräytyy leikattavien materiaalien mukaan. Kovametallikärkiset terät, joita tarvitaan äärimmäisen raskaisiin vannesahasovelluksiin superseoksilla, vaativat teräsrunkoisen vannesahan rakenteen ja tarkkojen teräohjaimien tarjoaman äärimmäisen vakauden. Laadukkaassa teollisuusvannesahassa on erittäin säädettävät, kestävät teräohjaimet, jotka sijaitsevat lähellä materiaalia, mikä varmistaa, että leveä, erittäin jännittävä terä vakautetaan vain metriä ennen sisääntuloa, mikä maksimoi leikkaustarkkuuden ja minimoi leikkauslaatua heikentävän mikrovärähtelyn.

Jäähdytysnestejärjestelmä

Jäähdytysjärjestelmä on paljon enemmän kuin pelkkä pumppu; se on kriittinen lämmönhallinta- ja lastunpoistojärjestelmä, joka on välttämätön tehokkaalle metallinleikkausvannesahatoiminnalle. Sen päätehtävät ovat:

Jäähdytys: Kitkalämmön poistaminen leikkausalueelta, mikä estää työkappaleen metallurgiset vauriot ja säilyttää terän hampaiden kovuuden.

Voitelu: Vähentää terän ja materiaalin välistä kitkaa, mikä vähentää virrankulutusta ja lämpöä.

Sirujen huuhtelu: Pese lastut aggressiivisesti pois uurresta (leikkausurasta), mikä estää lastujen uudelleenleikkauksen, mikä lyhentää terän käyttöikää ja leikkaustehokkuutta.

Tehokas kaksoispylväsvannesaha sisältää suuritilavuuksisen, usein kaksisuuttimen, tulvajäähdytysjärjestelmän, joka varmistaa, että neste saavuttaa leikkauksen syvimmän kohdan. Edistyneempiin järjestelmiin, erityisesti automaattista metallinleikkausta tukeviin järjestelmiin, kuuluvat lastukuljetinjärjestelmät, jotka poistavat lastut automaattisesti koneen altaalta ja laskevat ne ulkoiseen keräysastiaan. Tämä jatkuva lastunpoisto on pakollista miehittämättömässä käytössä ja estää lastujen tukkimisen leikkausvyöhykkeellä tai vaurioittamasta hydraulikomponentteja. CNC-vannesahan integrointi voi myös automatisoida jäähdytys-/voiteluainepitoisuuden sekoittamisen ja valvonnan, mikä varmistaa optimaalisen suorituskyvyn eri prosessoitaville materiaaleille.

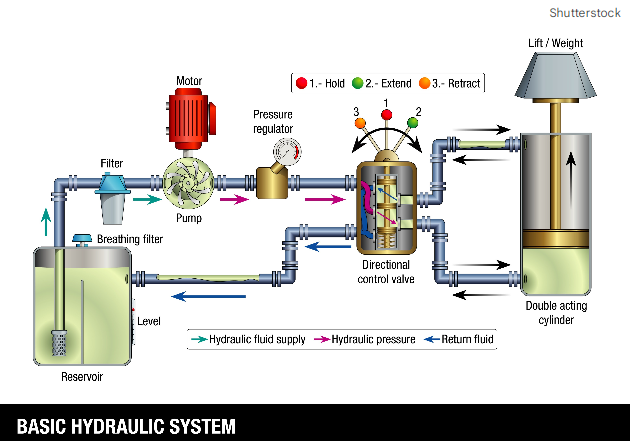

Hydraulijärjestelmä

Hydraulijärjestelmä on hydraulisen vannesahan toiminnan ohjauksen ja tehonsiirron sydän. Sen merkitystä kaksipylväisessä vannesahassa ei voi liioitella, sillä se hallitsee kolmea kriittistä aluetta: kiinnitystä, materiaalin syöttöä ja sahan pään syöttöä. Itse leikkausprosessia varten hydraulijärjestelmä hallitsee sahanpään alaspäin suuntautuvaa liikettä ja siten terään kohdistettua syöttöpainetta.

Premium-malleissa järjestelmässä on suhteelliset hydrauliventtiilit ja paineanturit, jotka toimivat suljetussa kierrossa CNC-ohjaimen kanssa. Tämän ansiosta järjestelmä voi säätää syöttönopeutta välittömästi terän kohtaaman reaaliaikaisen vastuksen perusteella. Tämä älykäs ohjaus varmistaa tasaisen, optimaalisen lastujen kuormituksen, joka tunnetaan nimellä jatkuva alassyöttöpaineen säätö. Tämä tehonsyötön hienostuneisuus on ratkaisevan tärkeää, jotta terä ei "pureutuisi" liian lujaa leikkausta aloitettaessa tai pysähtyisi erityisen kovaan osaan. Hyvin suunnitellun hydraulisen vannesahajärjestelmän sileä, vaimennettu toiminta minimoi rakenteelliset iskut ja tärinän, mikä edistää suoraan ylivoimaista leikkausjäljitelmää ja pidentää työkalun käyttöikää. Lisäksi tehokkaat hydrauliset ruuvipuristimet varmistavat, että materiaali pysyy täysin kiinteänä, mikä on välttämätöntä tarkkuuden säilyttämiseksi aggressiivisten ja raskaan vannesahan leikkausjaksojen aikana.

CNC-ohjaus

Computer Numerical Control (CNC) -järjestelmä nostaa nykyaikaisen kaksoispilarivannesahan todelliseksi automatisoiduksi valmistusalustaksi. CNC-vannesaha määrittelee sen kyvyn suorittaa monimutkaisia ​​leikkausohjelmia automaattisesti, mikä vähentää riippuvuutta jatkuvasta käyttäjän valvonnasta. Tukeva CNC-ohjain tarjoaa käyttäjäystävällisen käyttöliittymän erätöiden ohjelmointiin, mukaan lukien useita leikkauspituuksia yhdestä varastosta, ja materiaalijäämien tehokasta hallintaa.

CNC-järjestelmän tärkeimmät ominaisuudet ovat:

Parametrien optimointi: Satojen eri materiaalien ja teräyhdistelmien leikkausparametrien tallennus ja haku.

Diagnostiikkapalaute: Kriittisten toimintaparametrien, kuten terän kireyden, moottorin kuormituksen ja jäähdytysnesteen tasojen valvonta ja koneen automaattinen pysäytys, jos vaarallisia olosuhteita havaitaan.

Materiaalin indeksointi: Ohjataan servo- tai hydraulinen sukkulan ruuvipenkki materiaalin indeksoimiseksi eteenpäin mikronitason tarkkuudella, mikä varmistaa tiukat toleranssit automaattisessa metallinleikkauksessa.

Verkostoituminen: Teollisuuden vannesahan integrointi tehdasverkkoon mahdollistaa etävalvonnan, suorituskykytietojen keräämisen ja integroinnin varasto- ja tuotannonaikataulujärjestelmiin.

CNC-vannesahan älykkyys varmistaa korkean toistettavuuden ja minimaalisen romun syntymisen, mikä tekee koneesta erittäin tehokkaan komponentin kaikissa nykyaikaisissa teräsrunkosahapohjaisissa metallinkäsittelylaitoksissa.

Materiaalin kiinnitysjärjestelmä

Materiaalin kiinnitysjärjestelmä on leikkaustarkkuuden perusta. Riippumatta siitä, kuinka jäykkä kaksoispilarivannesahan runko on, jos materiaali liikkuu leikkauksen aikana, valmis kappale on epätarkka. Siksi kiinnitysjärjestelmän on oltava poikkeuksellisen kestävä, vakaa ja tarkasti ohjattu. Raskaassa vannesahassa tämä järjestelmä on lähes universaalisti hydraulinen ja tarjoaa valtavan puristusvoiman.

Keskeisiä osia ovat kiinteä ruuvipenkki ja sukkularuuvipenkki. Sukkularuuvipuristimet ovat ratkaisevan tärkeitä automaattisessa metallinleikkauksessa ja toimivat materiaalin syöttäjänä siirtäen materiaalia tarkasti eteenpäin jokaisen leikkauksen jälkeen. Ruuvien leuat tulee suunnitella siten, että ne puristavat materiaalia kaikilta puolilta ja varmistavat vakauden, erityisesti leikattaessa niputettua materiaalia tai outoja muotoja. Nykyaikaisissa järjestelmissä on usein split-vise-ominaisuudet, joiden ansiosta ruuvipuristimet avautuvat vain osittain lopullisen materiaalijäännöksen hallintaan tehokkaammin, mikä minimoi materiaalihukkaa. Kiinnitysjärjestelmän eheys muuttaa mekaanisen voiman viime kädessä tarkaksi ja toistettavaksi leikkaukseksi, mikä vahvistaa koneen roolia erittäin tarkana metallileikkausvannesahana. Puristusvoiman ja asemointitarkkuuden on oltava verrannollisia kaksoispilarivannesahan kokonaisleikkauskapasiteettiin.
